單銀/雙銀Low-E鍍膜生產線

1、Low-E鍍膜生產工藝及其原理

  1.1概述

    鍍膜玻璃的生產方法很多，主要有真空磁控濺射法、真空蒸發法、化學氣相沉積法以及溶膠-凝膠法等。

而其中目前國內外Low-E玻璃生產應用廣泛的方式是真空磁控濺射法，特別是建筑Low-E玻璃。磁控濺射鍍膜玻璃利用磁控濺射技術，可以設計制造多層復雜膜系，可在透明的玻璃基片上鍍出多種顏色，膜層的耐腐蝕和耐磨性能較好。磁控濺射法是濺射速率高，性能比較穩定的鍍膜方法。

1.2真空磁控濺射的基本原理

真空磁控濺射法是將玻璃置于真空室內，并通入工作氣體（氬氣、氮?dú)夂脱鯕獾龋?dāng)在濺射陰極、陽極間通電時，由于高壓電場的作用使氣體（氬氣）分子電離，帶正電的氬粒子將在電場的加速下，向陰極靶材表面撞擊，將靶材表面的金屬離子擊出，以逐漸沉積在玻璃表面形成薄膜。

在濺射過程中，大部分能量轉變成熱量，因此需要對真空濺射室進行水冷卻。

濺射工藝可以在大面積的基片上進行均勻鍍膜。

 2、Low-E鍍膜生產線結構和工藝流程

本Low-E鍍膜整線由以下部分構成：

手動裝片臺 ---自動上片臺 ----過渡臺（一） ---- 前清洗機 ----原片觀察臺----橫向定位臺----進片臺----進片室Z1----進口精抽室Z2----- 進口過渡室Z3 ---- 濺射室Z4-1、2、3、4、5、6、7、8等（濺射室的多少視工藝而定）-----出口過渡室Z5---- 出口精抽室Z6---- 出片室C7----出片臺 ----過渡臺(二)---- 光譜儀過渡臺----檢驗室-----噴粉機---- 過渡臺（三）--- 自動下片臺----手動卸片臺

本設備采用七室6鎖結構：七室結構優于五室結構，避免了玻璃傳入濺射區域時附帶雜質氣體對濺射區域穩態的沖擊和污染，成膜純凈度高，膜結構牢固，抗腐蝕及紫外照射性強，理化性能好。在陰極選用上，使用平面陰極和直流電源，采用旋轉陰極和中頻電源，會使鍍膜工藝更穩定，膜層更致密。

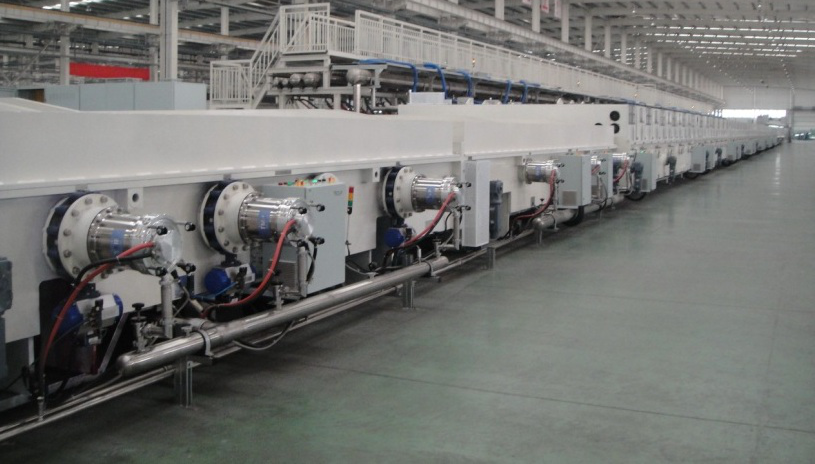

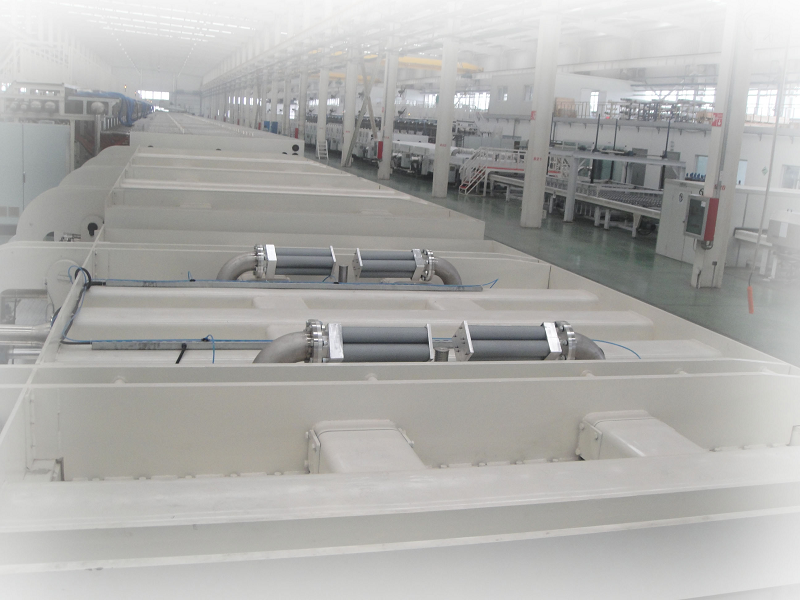

圖1-1，圖1-2， Low-E鍍膜生產線

3、Low-E鍍膜生產線的性能及其參數

     正因?yàn)榭吹絿鴥?nèi)外還存在一些差距，認識到國內廠家過去的一些不足，鴻利達公司迎難而上，通過引進人才和聘請大學教授，與科研機構合作，積極研發、改進?，F(xiàn)在我們研發制造的Low-E鍍膜設備技術水平躍上一個新臺階，達到國內先進水平。具體性能和參數如下表所示：

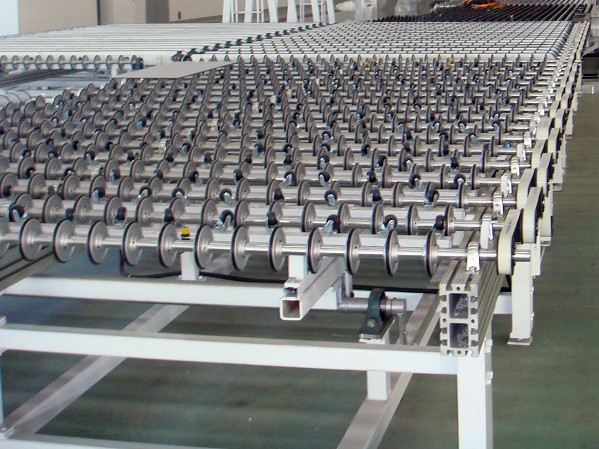

圖2-1 手動上、下片臺

3.3過渡臺（一）

3.4、前清洗機

由于Low-E鍍膜玻璃在鍍膜前要求基片表面嚴格潔凈、干燥，因此在玻璃基片進行鍍膜前必須清洗。為此專門配置前清洗機用來清洗鍍膜玻璃基片。清洗機采用仿本特勒清洗機，清洗、風干一次完成。配多道毛刷盤和風刀，先清洗，后風刀吹干。清洗毛刷盤可以根據清洗效果上下調整，以保證清潔干凈。風刀角度也可以調整，以達到好的吹干角度。吹風必須干凈、無塵、無油，為此配一套風機和過濾系統，風機風量要求足夠大，過濾網根據過濾效果安裝多道，并且日常維護要求達一定期限就要求跟換過濾棉，保證吹風無污染。

3.5、電源

本鍍膜線采用進口電源，穩定性好，控制準確、可靠，并具有保護功能。

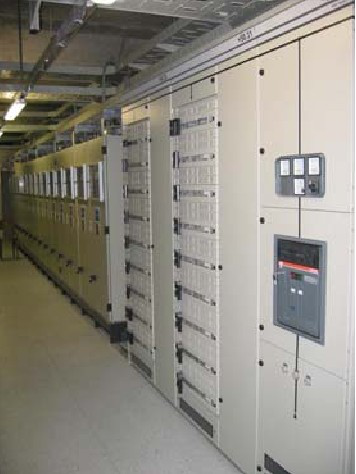

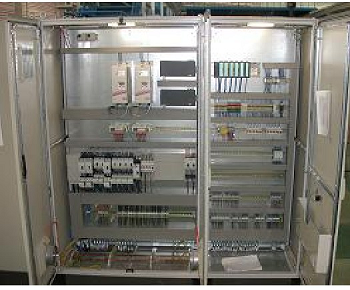

圖5-1真空控制柜                                    圖5-2低真空控制柜

控制電路系統大約上千個以上的數字輸入和數字輸出，100個以上模擬輸入及100個模擬輸出通過工業控制機由PLC控制，輸入輸出模塊安裝于控制室及其它開關柜里, 計算機，PLC及相應測量儀器控制系統安裝于主控房控制里，液晶顯示器，鍵盤及鼠標放置于控制房操作臺上。

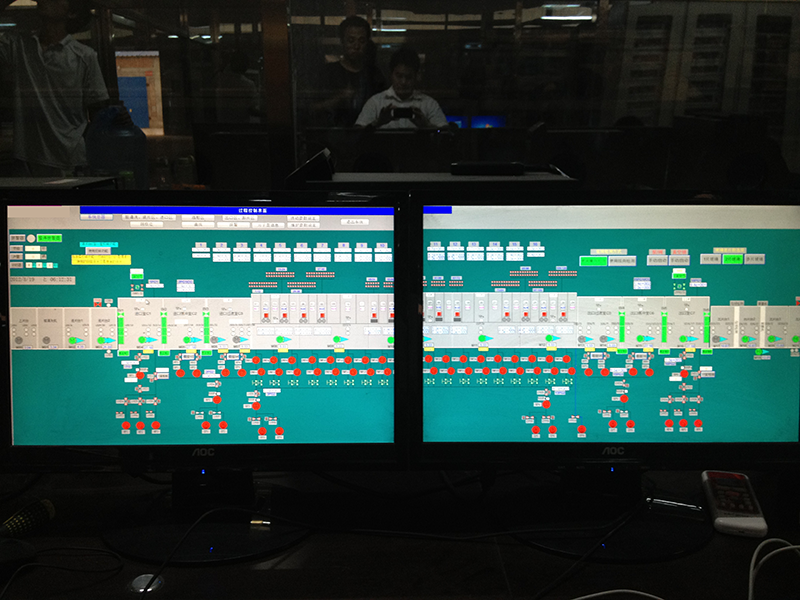

圖5-3 控制室操作系統布局

傳動控制：控制準確、可靠，根據具體情況而快、慢速控制，生產效率高。

3.6、在線光學檢測系統  （1套）

 在線光學測量系統是檢測鍍膜玻璃成品的設備，該檢測系統使得產品真正做到光譜性能100%經過檢驗，它可以通過電腦對每一片玻璃的縱向及記錄和保存測量數據、測量時間、類型、批次，定時打印存檔，是產品質量追溯和出具質量合格證依據之一。對于生產低輻射玻璃，該系統還能在線非接觸性準確測量產品的面阻值。

具體如下圖所示

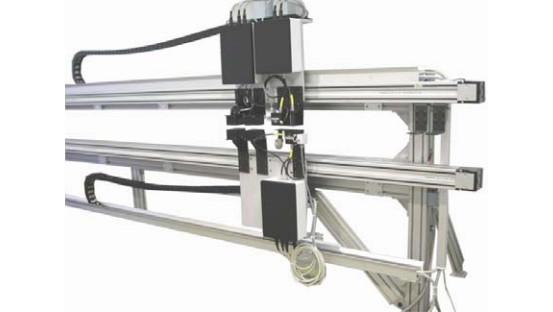

圖6-1在線光學檢測系統

3.7、在線噴粉機

3.8、自動下片臺

3.9、人工下片臺
