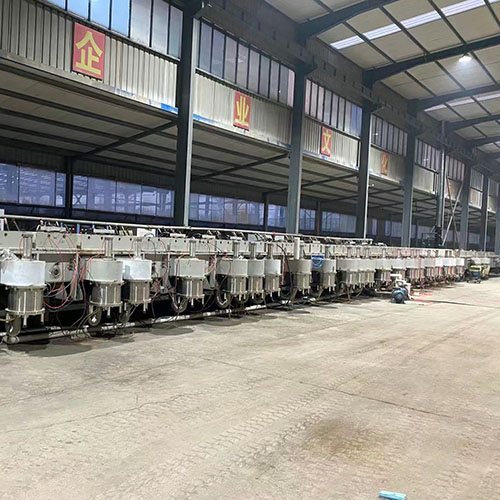

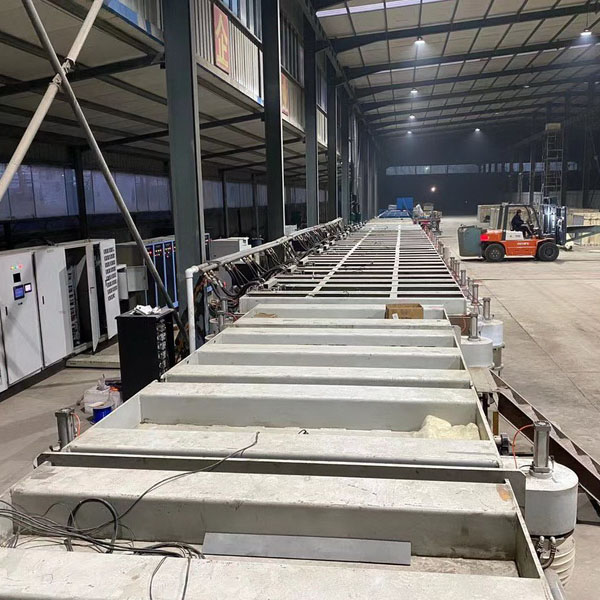

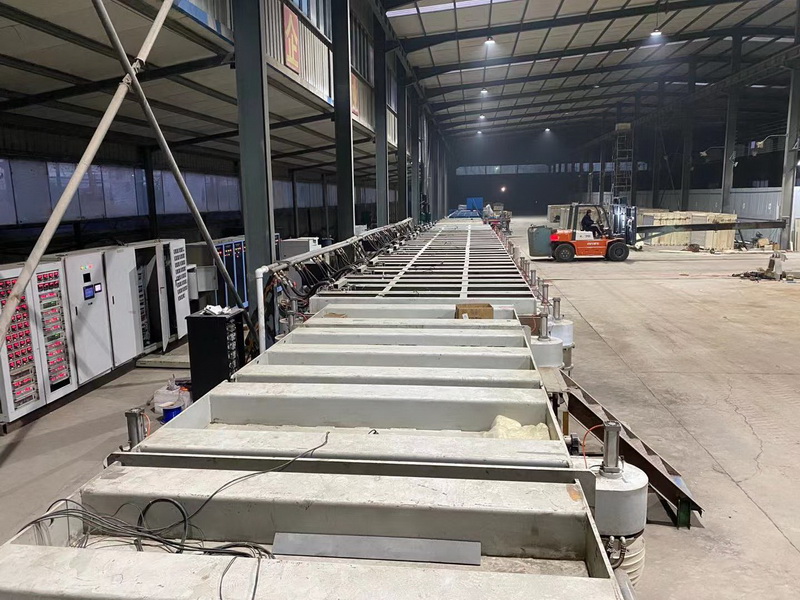

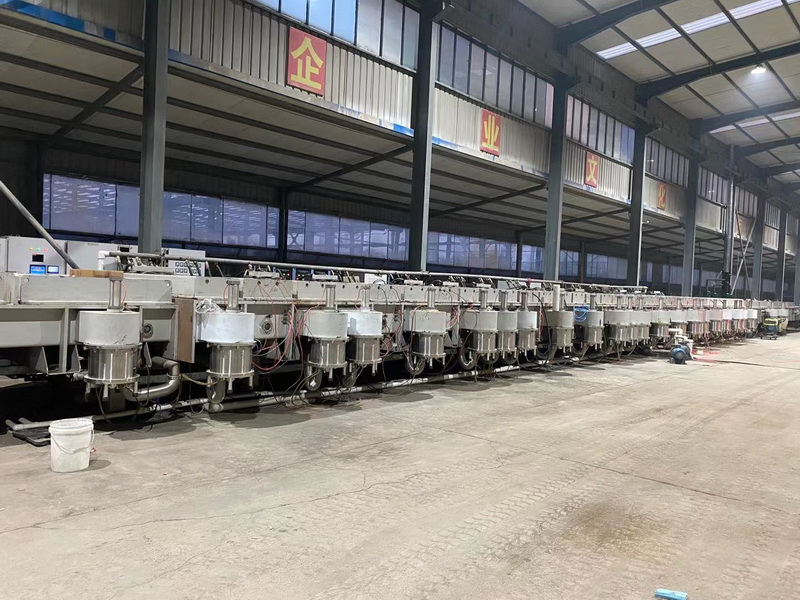

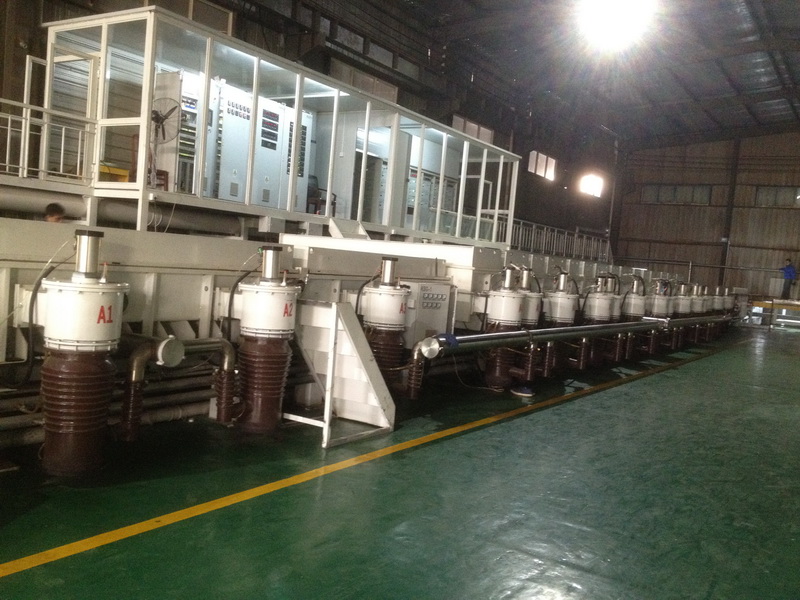

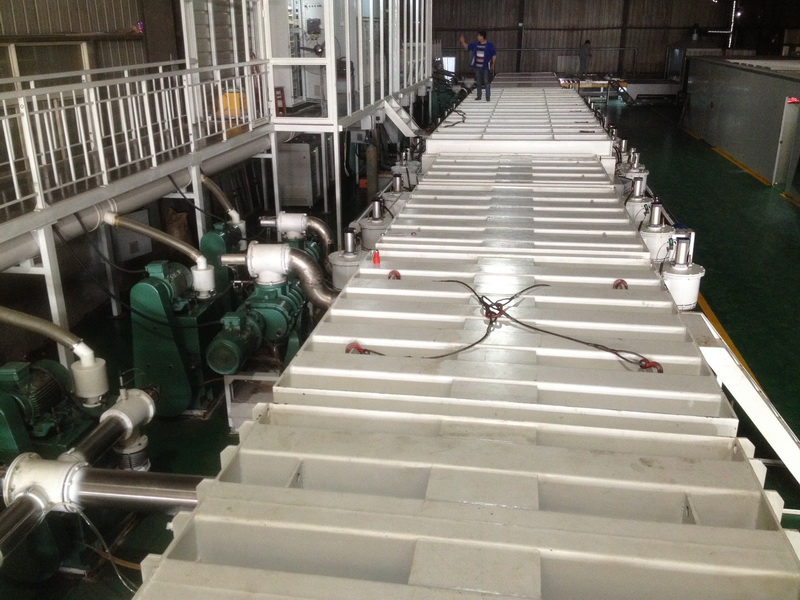

臥式磁控鍍膜生產線設備簡介

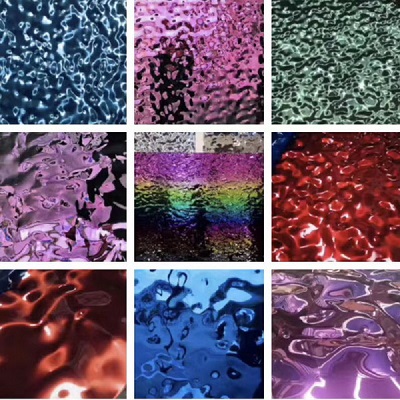

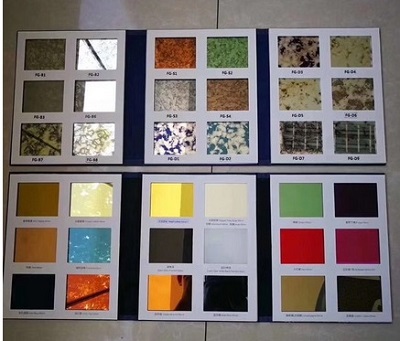

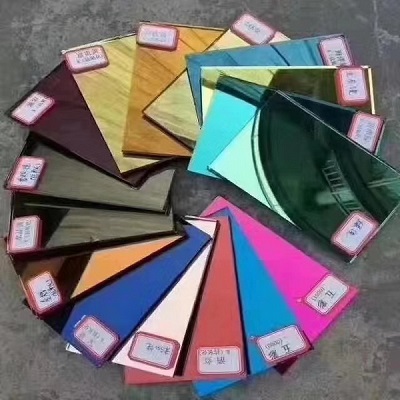

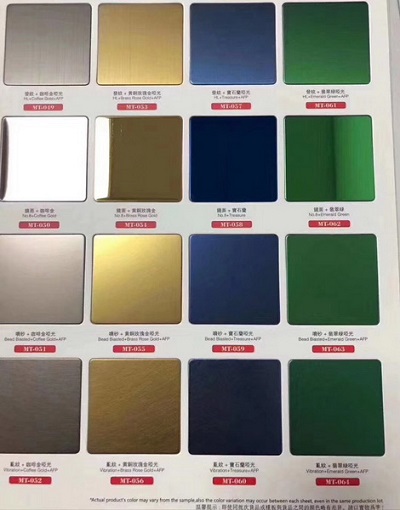

★該臥式磁控鍍膜生產線可鍍的工藝膜系有：金膜、銀膜、鋁膜、鈦金膜、不銹鋼膜等單質膜和氧化膜、復合膜、增透膜、增亮膜、光學膜、ITO導電膜、EMI屏蔽膜等等。設備能生產的產品有銀鏡、鋁鏡、彩色玻璃、工藝玻璃、光伏玻璃、光電玻璃、ITO導電玻璃、非導玻璃等，以及PC、PVC、PET等材料表面鍍AR、AF、ITO、非導等膜和金屬單質膜等工藝。設備主要應用在手機鏡片和手機后蓋鍍膜、電子、電器、軍工、家電、五金、玩具、汽車、建筑、建材、燈飾、裝飾等眾多行業領域。本設備的優點：抽速快及穩定、產量高、特殊的傳動結構運行平穩不卡頓（吸收進口設備精華）。高真空部分可根據客戶實際需要全選擇油擴散泵或分子泵，或兩者搭配使用；設計有防返油機構，減少對產品的污染；使用國內或國外知名品牌真空泵機組，加上人性化結構設計理念和智能控制及顯示系統，使設備盡善盡美。

★工藝氣體：氬氣、氧氣、氮氣等，具體看生產的產品而定。

★靶材材質：金、銀、銅、鋁、鈦、鋯、硅、鎳、鉻、錫、銦、鈮、不銹鋼等或錫銦、硅鋁、鎳鉻等合金。

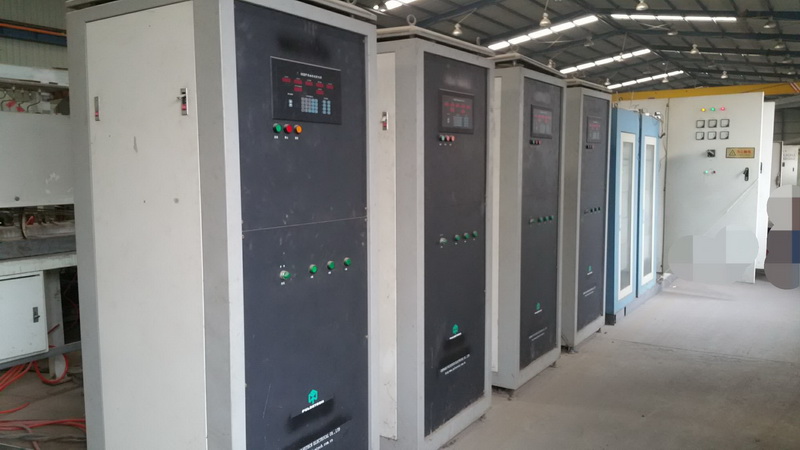

★磁控濺射電源：直流電源、中頻電源、射頻電源、離子轟擊電源、離子源電源（按客戶需要而定）

★該立式磁控鍍膜生產線的結構：有3室4鎖、5室4鎖、5室6鎖、7室6鎖、9室8鎖。

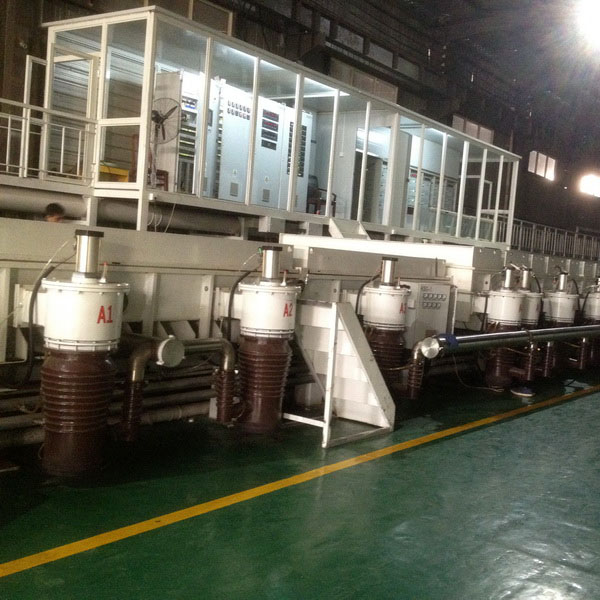

進片平臺-----前粗抽室（進片室，粗抽真空泵機組）-----前高真空室（精抽真空泵機組）-----前過渡室-----鍍膜室1、2、3（鍍膜室的個數按工藝而定，精抽真空泵機組、磁控濺射陰極靶、氣體系統）-----后過渡室-----后高真空室（精抽真空泵機組）-----后粗抽室（粗抽真空泵機組）-----出片平臺（如此循環工作）。

★該立式磁控鍍膜生產線的工作流程：有3室4鎖、5室6鎖、7室6鎖、9室8鎖，現以7室6鎖為例。

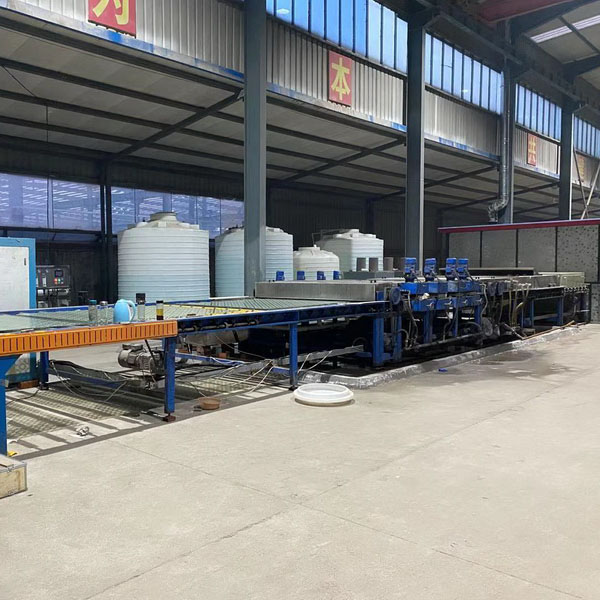

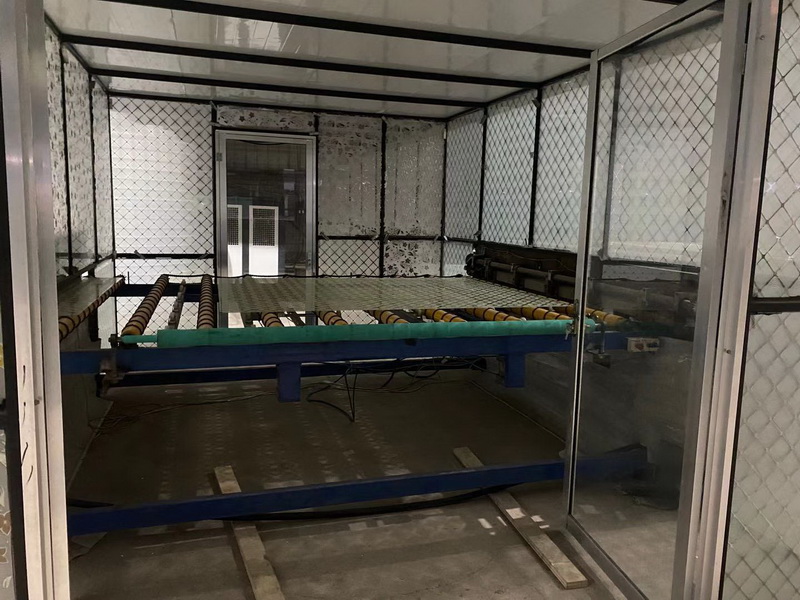

玻璃從清洗機出來進入進片平臺-----前粗抽室放氣數秒并開真空鎖1，玻璃進入前粗抽室到位后關真空鎖1并抽真空（如有轟擊開轟擊，有時需要充入氬氣）-----打開真空鎖2后玻璃進入前高真空室后關真空鎖2繼續抽高真空-----達到一定真空后開鎖3并進入前過渡后關真空鎖3、工件架慢速進入鍍膜室1、2、3進行磁控濺射鍍膜工作（鍍膜真空度在2×10-1Pa左右，按工藝而定）-----鍍膜結束后到玻璃走到過渡室-----開真空鎖4并進入后高真空室關真空鎖4后停留一定時間后-----開真空鎖5并進入后粗抽室后關真空鎖5、放氣數秒后開真空鎖6-----玻璃走到出片臺后關閉真空鎖6-----直接下片或走到下一個工序（如此循環工作）。

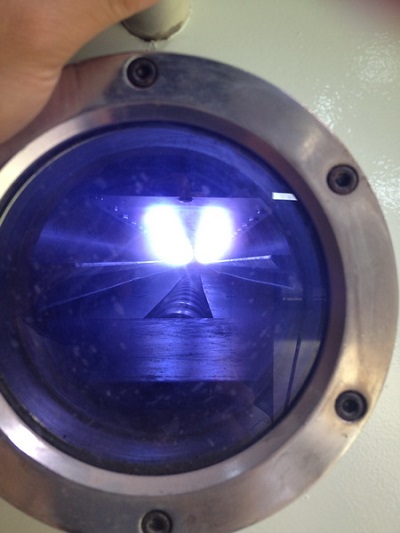

★磁控濺射工作原理：電子在電場的作用下加速飛向基片的過程中與氬（氧、氮等）原子發生碰撞，電離出大量的氬（氧、氮等）離子和電子，電子飛向基片。氬離子在電場的作用下加速轟擊靶材，濺射出大量的靶材原子，呈中性的靶原子（或分子）沉積在基片上形成膜層。二次電子在加速飛向基片的過程中受到磁場磁力的作用下，被束縛在靠近靶面的等離子體區域內，該區域內等離子體密度很高，二次電子在磁場的作用下圍繞靶面作圓周運動，該電子的運動路徑很長，在運動過程中不斷的與氬原子發生碰撞電離出大量的氬離子轟擊靶材，經過多次碰撞后電子的能量逐漸降低，擺脫磁力線的束縛，遠離靶材，最終沉積在基片上。磁控濺射就是以磁場束縛和延長電子的運動路徑，改變電子的運動方向，提高工作氣體的電離率和有效利用電子的能量。磁控濺射的基本原理是利用 Ar一02或N2混合氣體中的等離子體在電場和交變磁場的作用下，被加速的高能粒子轟擊靶材表面，能量交換后，靶材表面的原子脫離原晶格而逸出，轉移到基體表面而成膜。
